轉盤軸承

13系列三排滾柱式回轉支承

作者：ZLYQX 瀏覽量：發布日期：2024-03-24

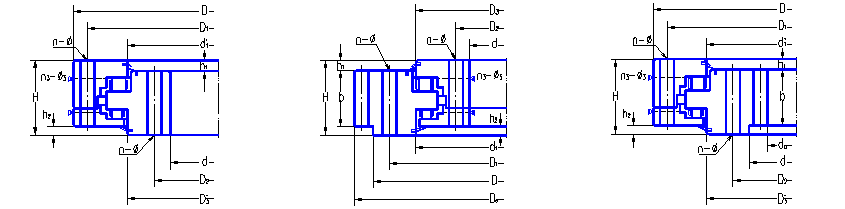

13系列三排滾柱式回轉支承

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與轉盤軸承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

Designations			Boundary dimensions			Bolt hole diameter				Structure dimensions						Mass
無齒式	外齒式	內齒式	D	d	H	D1	D2	n	φ	D3	d1	h1	h2	n3	φ3
non-gear type	external gear type	internal gear type	mm			mm		n	mm	(D3')	(d1')			n3	mm	kg
130·25·500·**	131·25·500·**	133·25·500·**	634	366	148	598	402	24	18	537	526	32	10	4×2	M10×1	200
130·25·500·**	132·25·500·**	134·25·500·**	634	366	148	598	402	24	18	474	463	32	10	4×2	M10×1	200
130·25·560·**	131·25·560·**	133·25·560·**	694	426	148	658	462	24	18	597	586	32	10	4×2	M10×1	224
130·25·560·**	132·25·560·**	134·25·560·**	694	426	148	658	462	24	18	534	523	32	10	4×2	M10×1	224
130·25·630·**	131·25·630·**	133·25·630·**	764	496	148	728	532	28	18	667	656	32	10	4×2	M10×1	262
130·25·630·**	132·25·630·**	134·25·630·**	764	496	148	728	532	28	18	-604	-593	32	10	4×2	M10×1	257
130·25·710·**	131·25·710·**	133·25·710·**	844	576	148	808	612	28	18	747	736	32	10	4×2	M10×1	295
130·25·710·**	132·25·710·**	134·25·710·**	844	576	148	808	612	28	18	-684	-673	32	10	4×2	M10×1	291
130·32·800·**	131·32·800·**	133·32·800·**	964	636	182	920	680	36	22	841	830	40	10	4×2	M10×1	490
130·32·800·**	132·32·800·**	134·32·800·**	964	636	182	920	680	36	22	-770	759	40	10	4×2	M10×1	487
130·32·900·**	131·32·900·**	133·32·900·**	1064	736	182	1020	780	36	22	941	930	40	10	4×2	M10×1	549
130·32·900·**	132·32·900·**	134·32·900·**	1064	736	182	1020	780	36	22	-870	-859	40	10	4×2	M10×1	560
130·32·1000·**	131·32·1000·**	133·32·1000·**	1164	836	182	1120	880	40	22	1041	1030	40	10	5×2	M10×1	631
130·32·1000·**	132·32·1000·**	134·32·1000·**	1164	836	182	1120	880	40	22	-970	-959	40	10	5×2	M10×1	631
130·32·1120·**	131·32·1120·**	133·32·1120·**	1284	956	182	1240	1000	40	22	1161	1150	40	10	5×2	M10×1	710
130·32·1120·**	132·32·1120·**	134·32·1120·**	1284	956	182	1240	1000	40	22	-1090	-1079	40	10	5×2	M10×1	710
130·40·1250·**	131·40·1250·**	133·40·1250·**	1445	1055	220	1393	1107	45	26	1300	1290	50	10	5×2	M10×1	1137
130·40·1250·**	132·40·1250·**	134·40·1250·**	1445	1055	220	1393	1107	45	26	-1210	-1200	50	10	5×2	M10×1	1126
130·40·1400·**	131·40·1400·**	133·40·1400·**	1595	1205	220	1543	1257	45	26	1450	1440	50	10	5×2	M10×1	1299
130·40·1400·**	132·40·1400·**	134·40·1400·**	1595	1205	220	1543	1257	45	26	-1360	-1350	50	10	5×2	M10×1	1281
130·40·1600·**	131·40·1600·**	133·40·1600·**	1795	1405	220	1743	1457	48	26	1650	1640	50	10	6×2	M10×1	1501
130·40·1600·**	132·40·1600·**	134·40·1600·**	1795	1405	220	1743	1457	48	26	-1560	-1550	50	10	6×2	M10×1	1471
130·40·1800·**	131·40·1800·**	133·40·1800·**	1995	1605	220	1943	1657	48	26	1850	1840	50	10	6×2	M10×1	1682
130·40·1800·**	132·40·1800·**	134·40·1800·**	1995	1605	220	1943	1657	48	26	-1760	-1750	50	10	6×2	M10×1	1697
130·45·2000·**	131·45·2000·**	133·45·2000·**	2221	1779	231	2155	1845	60	33	2055	2033	54	12	6×2	M10×1	2147
130·45·2000·**	132·45·2000·**	134·45·2000·**	2221	1779	231	2155	1845	60	33	-1967	-1945	54	12	6×2	M10×1	2129
130·45·2240·**	131·45·2240·**	133·45·2240·**	2461	2019	231	2395	2085	60	33	2295	2273	54	12	6×2	M10×1	2501
130·45·2240·**	132·45·2240·**	134·45·2240·**	2461	2019	231	2395	2085	60	33	-2207	-2185	54	12	6×2	M10×1	2461
130·45·2500·**	131·45·2500·**	133·45·2500·**	2721	2279	231	2655	2345	72	33	2555	2533	54	12	8×2	M10×1	2786
130·45·2500·**	132·45·2500·**	134·45·2500·**	2721	2279	231	2655	2345	72	33	-2467	-2445	54	12	8×2	M10×1	2731
130·45·2800·**	131·45·2800·**	133·45·2800·**	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×2	M10×1	3067
130·45·2800·**	132·45·2800·**	134·45·2800·**	3021	2579	231	2955	2645	72	33	-2767	-2745	54	12	8×2	M10×1	3079
130·50·3150·**	131·50·3150·**	133·50·3150·**	3432	2868	270	3342	2958	72	45	3213	3196	65	12	8X2	M10×1	5025
130·50·3150·**	132·50·3150·**	134·50·3150·**	3432	2868	270	3342	2958	72	45	-3104	-3087	65	12	8×2	M10×1	5009
130·50·3550·**	131·50·3550·**	133·50·3550·**	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×2	M10×1	5113
130·50·3550·**	132·50·3550·**	134·50·3550·**	3832	3268	270	3742	3358	72	45	-3504	-3487	65	12	8×2	M10×1	5661
130·50·4000·**	131·50·4000·**	133·50·4000·**	4282	3718	270	4192	3808	80	45	4063	4046	65	12	8×2	M10×1	6508
130·50·4000·**	132·50·4000·**	134·50·4000·**	4282	3718	270	4192	3808	80	45	3954	3937	65	12	8×2	M10×1	6449
130·50·4500	131·50·4500·**	133·50·4500·**	4782	4218	270	4692	4308	80	45	4563	4546	65	12	8×2	M10×1	7438
130·50·4500	132·50·4500·**	134·50·4500·**	4782	4218	270	4692	4308	80	45	-4454	-4437	65	12	8×2	M10×1	7308
