11系列單排交叉滾柱式回轉支承

作者：ZLYQX 瀏覽量：發布日期：2024-03-24

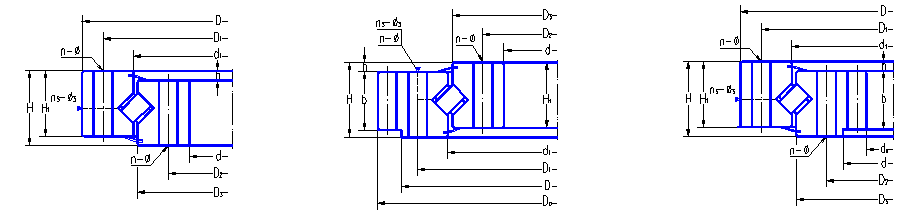

11系列單排交叉滾柱式回轉支承

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與轉盤軸承有配合要求，請?jiān)诤贤蚝贤郊ㄈ缂夹g(shù)協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

軸承型號			外形尺寸			安裝孔尺寸				結構尺寸						質量
Designations			Boundary dimensions			Bolt hole diameter				Structure dimensions						Mass
無齒式	外齒式	內齒式	D	d	H	D1	D2	n	φ	D3	d1	H1	h	n3	φ3
non-gear type	external gear type	internal gear type	mm			mm		n	mm	mm				n3	mm	kg
110·25·500·**	111·25·500·**	113·25·500·**	602	398	75	566	434	20	18	499	501	65	10	4	M10×1	80
110·25·500·**	112·25·500·**	114·25·500·**	602	398	75	566	434	20	18	499	501	65	10	4	M10×1	80
110·25·560·**	111·25·560·**	113·25·560·**	662	458	75	626	494	20	18	558.5	561.5	65	10	4	M10×1	90
110·25·560·**	112·25·560·**	114·25·560·**	662	458	75	626	494	20	18	558.5	561.5	65	10	4	M10×1	90
110·25·630·**	111·25·630·**	113·25·630·**	732	528	75	696	564	24	18	628.5	631.5	65	10	4	M10×1	100
110·25·630·**	112·25·630·**	114·25·630·**	732	528	75	696	564	24	18	628.5	631.5	65	10	4	M10×1	100
110·25·710·**	111·25·710·**	113·25·710·**	812	608	75	776	644	24	18	708.5	711.5	65	10	4	M10×1	110
110·25·710·**	112·25·710·**	114·25·710·**	812	608	75	776	644	24	18	708.5	711.5	65	10	4	M10×1	110
110·28·800·**	111·28·800·**	113·28·800·**	922	678	82	878	722	30	22	798.5	801.5	72	10	6	M10×1	170
110·28·800·**	112·28·800·**	114·28·800·**	922	678	82	878	722	30	22	798.5	801.5	72	10	6	M10×1	170
110·28·900·**	111·28·900·**	113·28·900·**	1022	778	82	978	822	30	22	898.5	901.5	72	10	6	M10×1	190
110·28·900·**	112·28·900·**	114·28·900·**	1022	778	82	978	822	30	22	898.5	901.5	72	10	6	M10×1	190
110·28·1000·**	111·28·1000·**	113·28·1000·**	1122	878	82	1078	922	36	22	998.5	1001.5	72	10	6	M10×1	210
110·28·1000·**	112·28·1000·**	114·28·1000·**	1122	878	82	1078	922	36	22	998.5	1001.5	72	10	6	M10×1	210
110·28·1120·**	111·28·1120·**	113·28·1120·**	1242	998	82	1198	1042	36	22	1118	1122	72	10	6	M10×1	230
110·28·1120·**	112·28·1120·**	114·28·1120·**	1242	998	82	1198	1042	36	22	1118	1122	72	10	6	M10×1	230
110·32·1250·**	111·32·1250·**	113·32·1250·**	1390	1110	91	1337	1163	40	26	1248	1252	81	10	6	M10×1	350
110·32·1250·**	112·32·1250·**	114·32·1250·**	1390	1110	91	1337	1163	40	26	1248	1252	81	10	6	M10×1	350
110·32·1400·**	111·32·1400·**	113·32·1400·**	1540	1260	91	1487	1313	40	26	1398	1402	81	10	6	M10×1	400
110·32·1400·**	112·32·1400·**	114·32·1400·**	1540	1260	91	1487	1313	40	26	1398	1402	81	10	6	M10×1	400
110·32·1600·**	111·32·1600·**	113·32·1600·**	1740	1460	91	1687	1513	45	26	1598	1602	81	10	8	M10×1	440
110·32·1600·**	112·32·1600·**	114·32·1600·**	1740	1460	91	1687	1513	45	26	1598	1602	81	10	8	M10×1	440
110·32·1800·**	111·32·1800·**	113·32·1800·**	1940	1660	91	1887	1713	45	26	1798	1802	81	10	8	M10×1	500
110·32·1800·**	112·32·1800·**	114·32·1800·**	1940	1660	91	1887	1713	45	26	1798	1802	81	10	8	M10×1	500
110·40·2000·**	111·40·2000·**	113·40·2000·**	2178	1825	112	2110	1891	48	33	1998	2002	100	12	8	M10×1	900
110·40·2000·**	112·40·2000·**	114·40·2000·**	2178	1825	112	2110	1891	48	33	1998	2002	100	12	8	M10×1	900
110·40·2240·**	111·40·2240·**	113·40·2240·**	2418	2065	112	2350	2131	48	33	2237.5	2242.5	100	12	8	M10×1	1000
110·40·2240·**	112·40·2240·**	114·40·2240·**	2418	2065	112	2350	2131	48	33	2237.5	2242.5	100	12	8	M10×1	1000
110·40·2500·**	111·40·2500·**	113·40·2500·**	2678	2325	112	2610	2391	56	33	2497.5	2502.5	100	12	8	M10×1	876
110·40·2500·**	112·40·2500·**	114·40·2500·**	2678	2325	112	2610	2391	56	33	2497.5	2502.5	100	12	8	M10×1	876
110·40·2800·**	111·40·2800·**	113·40·2800·**	2978	2625	112	2910	2691	56	33	2797.5	2802.5	100	12	8	M10×1	1250
110·40·2800·**	112·40·2800·**	114·40·2800·**	2978	2625	112	2910	2691	56	33	2797.5	2802.5	100	12	8	M10×1	1250
110·50·3150·**	111·50·3150·**	113·50·3150·**	3376	2922	134	3286	3014	56	45	3147.5	3152.5	122	12	8	M10×1	2150
110·50·3150·**	112·50·3150·**	114·50·3150·**	3376	2922	134	3286	3014	56	45	3147.5	3152.5	122	12	8	M10×1	2150
